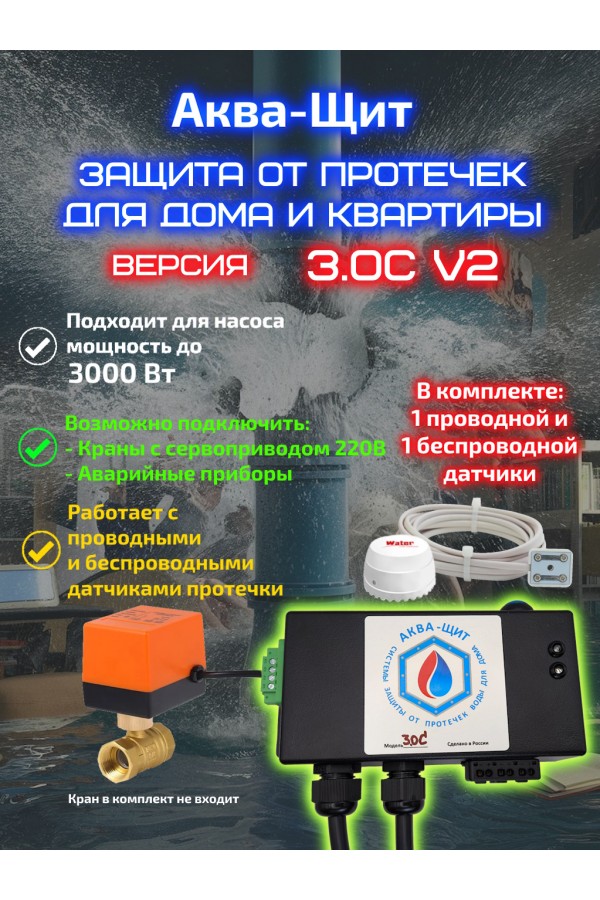

Аква-Щит 3.0С V2 (Комби)

Прибор Аква-Щит 3.0С V2 предназначен для защиты от протечек и потопа частного дома с индивидуальным водоснабжением от насоса или насосной станции.

Данная модель оснащена аварийным выводом питания 220В (max 7A) переменного тока.

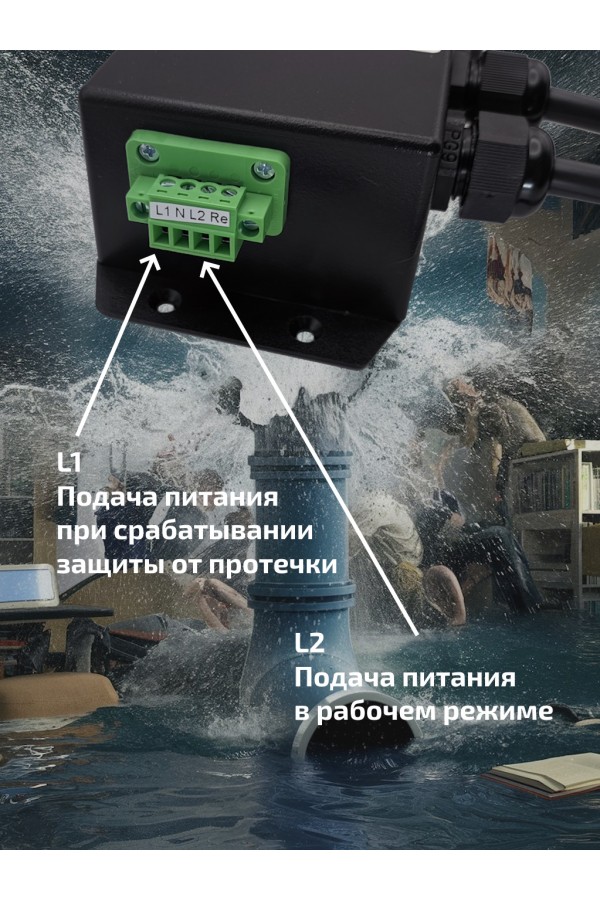

Питание на контакты L2-N-Re подаётся в нормальном режиме. К данной клемме подключаются контакты шарового крана с сервоприводом на открытие.

Питание на контакты L1-N-Re подаётся при срабатывании защиты от протечки. К данной клемме подключаются контакты шарового крана с сервоприводом на закрытие.

К модели Аква-Щит 3.0С V2 можно подключить 1 насос, с потребляемой мощностью (P1) до 3000Вт (14А).

Принцип работы:

При попадании воды на контакты датчика протечки происходит срабатывание защиты и Аква-Щит отключает подключённый к нему насос водоснабжения. Таким образом, предотвращая дальнейшую утечку воды и затопление помещения. Повторный запуск насоса возможен только после сброса аварии путём нажатия кнопки "сброс" на панели прибора Аква-Щит.

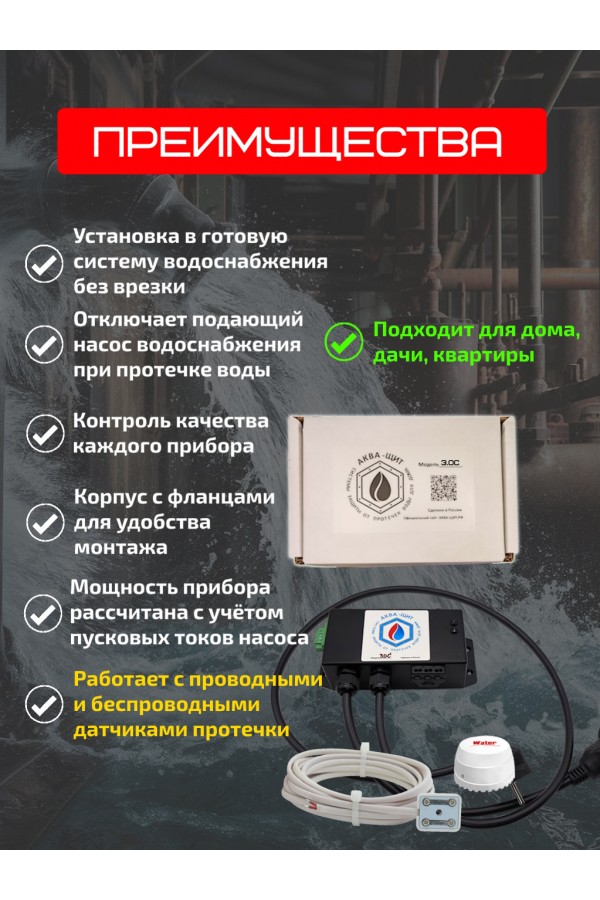

Аква-Щит 3.0С V2 оснащён кабелем 3х1,5мм² с литой вилкой для включения в сеть, и литой розеткой для подключения к нему насоса или управляющего насосом прибора (реле давления, блок автоматики и пр.)

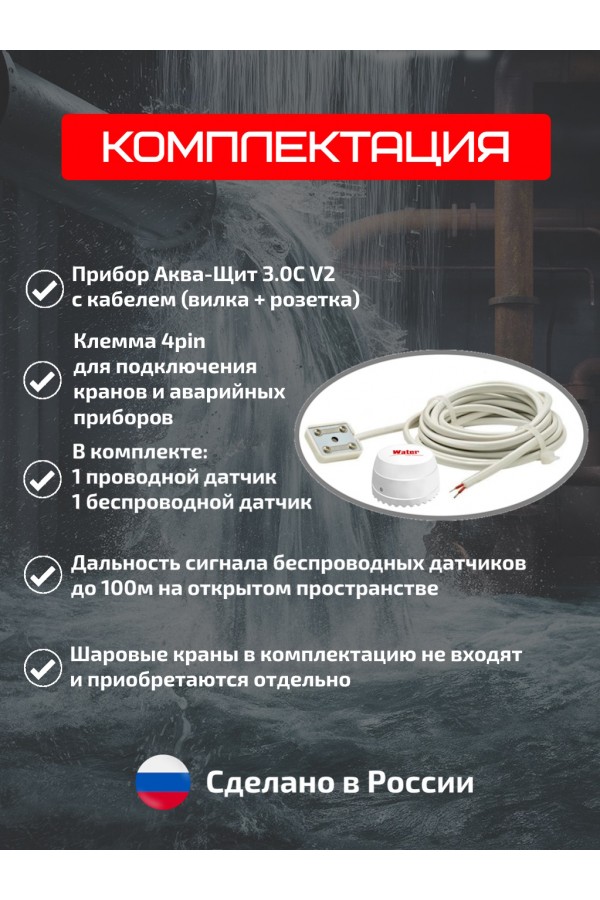

В комплект входит 1 беспроводной и 1 проводной датчики протечки.

Беспроводные датчики протечки работают по радиоканалу на частоте 433 МГц.

К прибору можно подключить до 10 аналогичных датчиков.

Допускается наращивание провода проводного датчика до 30м кабелем сечением не менее 2х0,15 мм². При необходимости датчики можно закрепить на полу двухсторонним скотчем, не перекрывая контактные пластины датчика.

Возможно подключить от 3 проводных датчиков протечки и более.

Может работать с шаровыми кранами с сервоприводом 220В. Как на открытие в рабочем режиме, так и на закрытие при срабатывании аварии.
